CBB61、CBB61-1型金属化电容器 风扇电容 马达交流电容器
所属分类:
CBB系列电睿电容器
一、特征:
●有体积小、重量轻。
●损耗小、电容量稳定性好。
●自愈性能好。
●矩形阻燃外壳,阻燃环氧树脂灌封,安全性能高。
●产品有P0(不防爆)及P2(安全防爆)两种结构。
●产品寿命能达到A级。
二、技术参数:
型号 |
环境温度 (℃) |
额定电压 (VAC) |
容量范围 (μF) |
试验电压 (VAC) |
绝缘电阻 | 损耗角正切 |
CBB61 |
-40~+70℃ -40~+85℃ |
250~630 | 0.1~60 |
T-T:1.5Un/60S 2Un/2S |
T-T:≥3000S | tgδ≤0.002(50/60Hz) |
T-C:2000VAC/60S | T-C:≥1000MΩ |
执行标准:GB3667;UL810;VDE EN60252(IEC60252)
电容量精度:±5% 或按用户要求生产

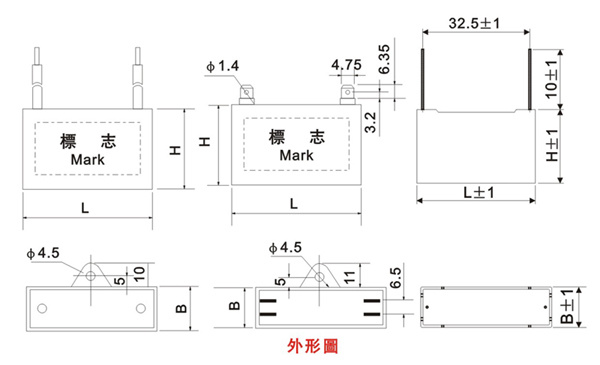

三、外形尺寸:
L(mm) | H(mm) | B(mm) | L(mm | H(mm) | B(mm) | L(mm | H(mm) | B(mm) | ||
37 | 24 | 13.5 | 47 | 31 | 17 | 32 | 22 | 12 | ||
37 | 27 | 14.5 | 47 | 33 | 20 | 32 | 21 | 13 | ||
38 | 25 | 15 | 47 | 35 | 20.5 | 32 | 22 | 13 | ||
38 | 25 | 18.5 | 47 | 37 | 26 | 32 | 25 | 15 | ||
38 | 27 | 19 | 47 | 38 | 31 | |||||
38 | 29 | 18.5 | 双耳 | |||||||
38 | 31 | 19 | 47 | 32 | 22 | |||||
38 | 30 | 22 | 47 | 42 | 25 | |||||
38 | 34 | 16 | 47 | 49 | 33 | |||||
38 | 34 | 23 |
注:特殊规格可协商生产。
CBB61外壳结构图 | ||||
代码:DH61 S1 | 代码:DH61 S2 | 代码:DH61 S3 | 代码:DH61 S4 | 代码:DH61 S5 |
![]() |
![]() |
![]() |
![]() |
![]() |
代码:DH61 S6 | 代码:DH61 S7 | 代码:DH61 S8 | 代码:DH61 S9 | 代码:DH61 S10 |
![]() |
![]() |
![]() |
![]() |
![]() |
代码:DH61 S11 | 代码:DH61 S12 | 代码:DH61 T1 | ||
![]() |
![]() |
![]() |
||
代码:DH61 T2 | 代码:DH61 T3 | 代码:DH61 T4 | 代码:DH61 T5 | 代码:DH61 T6 |
![]() |
![]() |
![]() |
![]() |
![]() |
代码:DH61 T6 | 代码:DH61 T7 | 代码:DH61 T8 | 代码:DH61 T9 | 代码:DH61 T10 |
![]() |
![]() |
![]() |
![]() |
![]() |
代码:DH61 T11 22#UL1015线 |
![]() |
代码:DH61 T17 |
![]() |
|
代码:DH61 T12 22#UL1015线 |
![]() |
代码:DH61 T18 |
![]() |
|
代码:DH61 T13 22#UL1015线 |
![]() |
代码:DH61 T19 |
![]() |
|
代码:DH61 T14 22#UL1015线 |
![]() |
代码:DH61 T20 |
![]() |
|
代码:DH61 T15 22#UL1015线 |
![]() |
代码:DH61 T21 |
![]() |
|
代码:DH61 T16 22#UL1015线 |
![]() |
代码:DH61 T22 |
![]() |
风扇电容 马达交流电容器
