CBB61型金属化聚丙烯膜交流电容器

产品咨询:

  • 产品描述
  • 该电容器采用金属化薄膜无感卷制而成,端面喷金将电极引出,外部以矩形阻燃塑料外壳﹑环氧树脂灌封,单向引出。该产品外形规则,安装方便,体积小﹑重量轻﹑损耗低﹑自愈性好﹑安全可靠,适合于50Hz/60Hz电源供电的电子仪器和电子设备,广泛地使用在电风扇﹑电动工具﹑抽油烟机﹑灯饰﹑风筒等家用电器中,有助于单相交流电动机的启动和运转。



    技术要求:

    气候类别

    40/070/21,40/085/21



    额定电压

    250VAC~630VAC



    额定频率

    50/60Hz



    容量范围

    0.1~60μF



    容量偏差

    J(±5%), K(±10%) 可按客户特殊要求



    耐电压

    引出端之间(T-T)

    UL:1.5Un  10s 或 CQC\VDE: 2Un  2s

    极壳之间(T-C)

    ≥2000VAC  2S

    损耗角正切

    ≤0.002(50/60Hz 20℃)

    绝缘电阻

    引出端之间(T-T)

    ≥3000s

    极壳之间(T-C)

    ≥1000MΩ

    安全等级

    S0,S3 ,(CYWT2)Protected 10,000AFC

    寿命等级

    C级(3000h),B级(10000h)

    焊片系列:

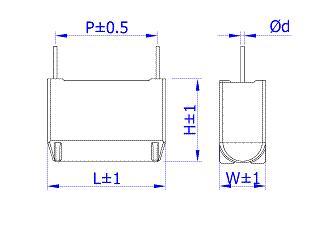

    外形图:





    常用规格 Unitmm

    Rated
    Cap.

    250VAC

    300VAC

    350V/400AC

    450VAC

    500VAC

    L×W×H

    L×W×H

    L×W×H

    L×W×H

    L×W×H

    0.40μF

    ——

    ——

    ——

    32×11×22

    32×11×22

    0.50μF

    ——

    ——

    ——

    32×11×22

    32×11×22

    0.56μF

    ——

    ——

    32×11×22

    32×11×22

    32×11×22

    0.60μF

    ——

    ——

    32×11×22

    32×11×22

    32×11×22

    0.80μF

    ——

    ——

    32×11×22

    32×11×21

    36×11.5×22

    1.0μF

    ——

    32×11×22

    32×11×22

    36×11.5×22

    36×11.5×22

    1.2μF

    32×11×22

    32×11×22

    32×11×22

    36×11.5×22

    36×12.5×24

    1.5μF

    32×11×22

    32×11×22

    36×11.5×22

    36×12.5×24

    38×15×25

    1.8μF

    32×11×22

    36×11.5×22

    36×11.5×22

    38×15×25

    38×17×28

    2.0μF

    32×11×22

    36×11.5×22

    36×12.5×24

    38×15×25

    38×17×28

    2.2μF

    32×11×22

    36×11.5×22

    36×12.5×24

    38×17×28

    38×18.5×29

    2.5μF

    32×11×22

    36×11.5×22

    38×15×25

    38×17×28

    38×20×31

    3.0μF

    36×11.5×22

    36×12.5×24

    38×17×28

    38×20×31

    47×17×31

    3.5μF

    36×11.5×22

    38×15×25

    38×17×28

    47×17×31

    47×19×31

    4.0μF

    36×12.5×24

    38×14.5×27

    38×18.5×29

    47×17×31

    47×20×33

    4.5μF

    36×12.5×24

    38×17×28

    38×20×31

    47×19×31

    47×20.5×35

    5.0μF

    37×13.5×24

    38×17×28

    47×17×31

    47×19×31

    47×26×35

    6.0μF

    38×14.5×27

    38×18.5×29

    47×19×31

    47×20.5×35

    47×27×37

    7μF

    38×17×28

    48×17×31

    47×19×31

    47×26×35

    48×28×40

    8.0μF

    38×17×28

    48×17×31

    47×20.5×35

    47×27×37

    47×30×43

    10μF

    38×19×31

    47×20×33

    47×26×35

    47×30×43

    58×30×40



    187#、250#端子系列:



    尺寸表同上
    双引线系列:





    尺寸表同上

    引线调速系列:


    外壳尺寸协商生产
