CBB65型金属化聚丙烯膜交流电动机电容器

产品咨询:

  • 产品描述
  • 选用优质电工级聚丙烯薄膜作介质、加厚复合型金属化为电极,金属壳体,真空注油,250#快接端子引出,P2级压 力式防爆结构。该系列产品具有散热快、抗腐蚀、安全可靠等特点,主要适用于安全要求高的交流电动机起动、 运行及储能、滤波等场合。



    ■  技术要求Specifications:



    引用标准 Reference Standard

    EN/IEC60250-1;  GB/T3667.1;   UL810;

    气候类别 Climatic Category

    40/70/21

    运行等级Class of operation

    C级(3000小时) Class C(3000h)\ B级(10000小时) Class B(10000h)

    安全防护等级 Class of safety protection

    P2

    额定电压 Rated Voltage

    250Va.c.;300Va.c.;350VAC;400Va.c.;450Va.c.;500Va.c.

    电容量范围 Capacitance Range

    5μF~60μF

    电容量偏差 Capacitance Tolerance

    J:±5%;    K:±10%

    耐电压 Voltage test

    引线之间Between Terminals:

    UL :1.5 UN  10S;  VDE /CQC:2.0 UN  2S

    极壳之间Between Terminals And Case

    2000 Va.c.  2S

    绝缘电阻 Insulation Resistance

    引线之间Between Terminals:

    ≥3000 MΩ· μF(100Vd.c.,60s)

    极壳之间Between Terminals And Case

    ≥1000 MΩ(100Vd.c.,60s)

    损耗角正切 Dissipation Factor

    tanδ≤ 0.002(100Hz)

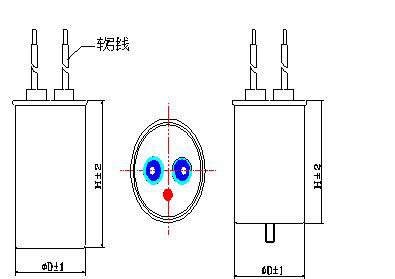

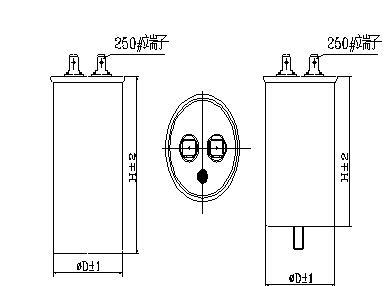

    常规尺寸:


    额定容量
    (UF)

    250/300VAC

    350/400VAC

    450VAC

    500VAC

    D

    H

    D

    H

    D

    H

    D

    H

    6

    40

    55

    40

    55

    40

    55

    40

    55

    8

    40

    55

    40

    55

    40

    55

    40

    65

    10

    40

    55

    40

    55

    40

    65

    45

    65

    12

    40

    55

    40

    65

    40

    65

    45

    65

    15

    40

    55

    40

    65

    45

    65

    45

    75

    20

    40

    65

    45

    65

    45

    75

    50

    75

    25

    45

    65

    45

    75

    45

    85

    50

    85

    30

    45

    65

    45

    85

    45

    95

    50

    95

    35

    45

    75

    45

    85

    50

    95

    50

    115

    40

    45

    75

    45

    95

    50

    100

    55

    100

    45

    45

    85

    45

    100

    50

    115

    55

    115

    50

    45

    85

    50

    100

    50

    115

    55

    125

    55

    45

    95

    50

    100

    55

    115

    60

    115

    60

    45

    95

    55

    95

    55

    115

    60

    125



    注:产品外形还可根据客户需求作成椭圆形,产品尺寸也可根据客户要求制作。
