X2类抗电磁干扰电容器优化型

所属分类：

X2类抑制干扰用固定电容器

优化系列X2型产品，采用高分子聚丙烯薄膜介质、加厚型金属化电极、全自动喷焊工艺，94V0级阻燃PBT塑壳、耐湿热环氧树脂密封、 CP线引出。高耐压、耐湿热、低容降，专用于阻容降压电路，如LED驱动模块、电表、小家电等低功率电子消费产品。

■ 技术要求Specifications:

气候类别/阻燃等级Climatic Category/Passive Flammability Class		40/85/21 B 40/105/21 B
额定电压Rated Voltage		275Va.c./250Va.c. 50/60Hz
电容量范围Capacitance Range		0.01μF～10μF
电容器类别Class		X2 类
电容量偏差Capacitance Tolerance		K (±10%)
耐电压：电极之间Test voltage：Between Terminals		4.3Un(Vd.c.),2s
绝缘电阻：电极之间Insulation Resistance ：Between Terminals		C≤0.3μF，R≥15000MΩ（100VDC） C＞0.3μF，R·C≥5000s（100VDC）
损耗角正切Dissipation Factor	C≤0.1μF	tanδ≤ 0.0015（10kHz）
	0.1μF＜C≤1μF	tanδ≤ 0.0030（10kHz）
	C＞1μF	tanδ≤0.0010（1kHz）

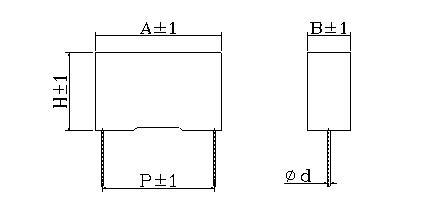

外形图Outline Drawing :
